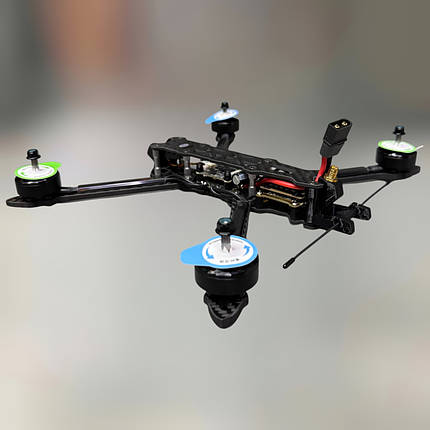

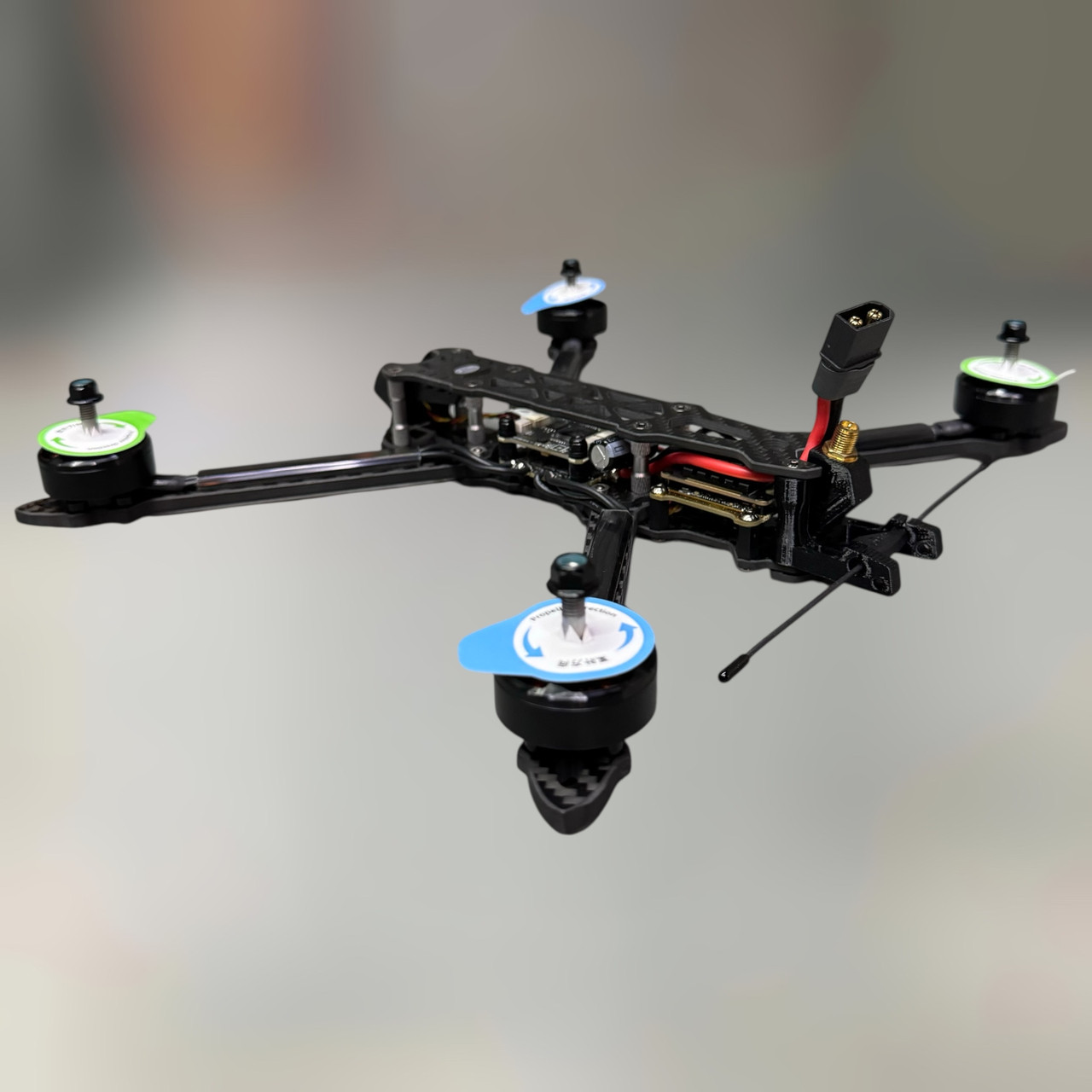

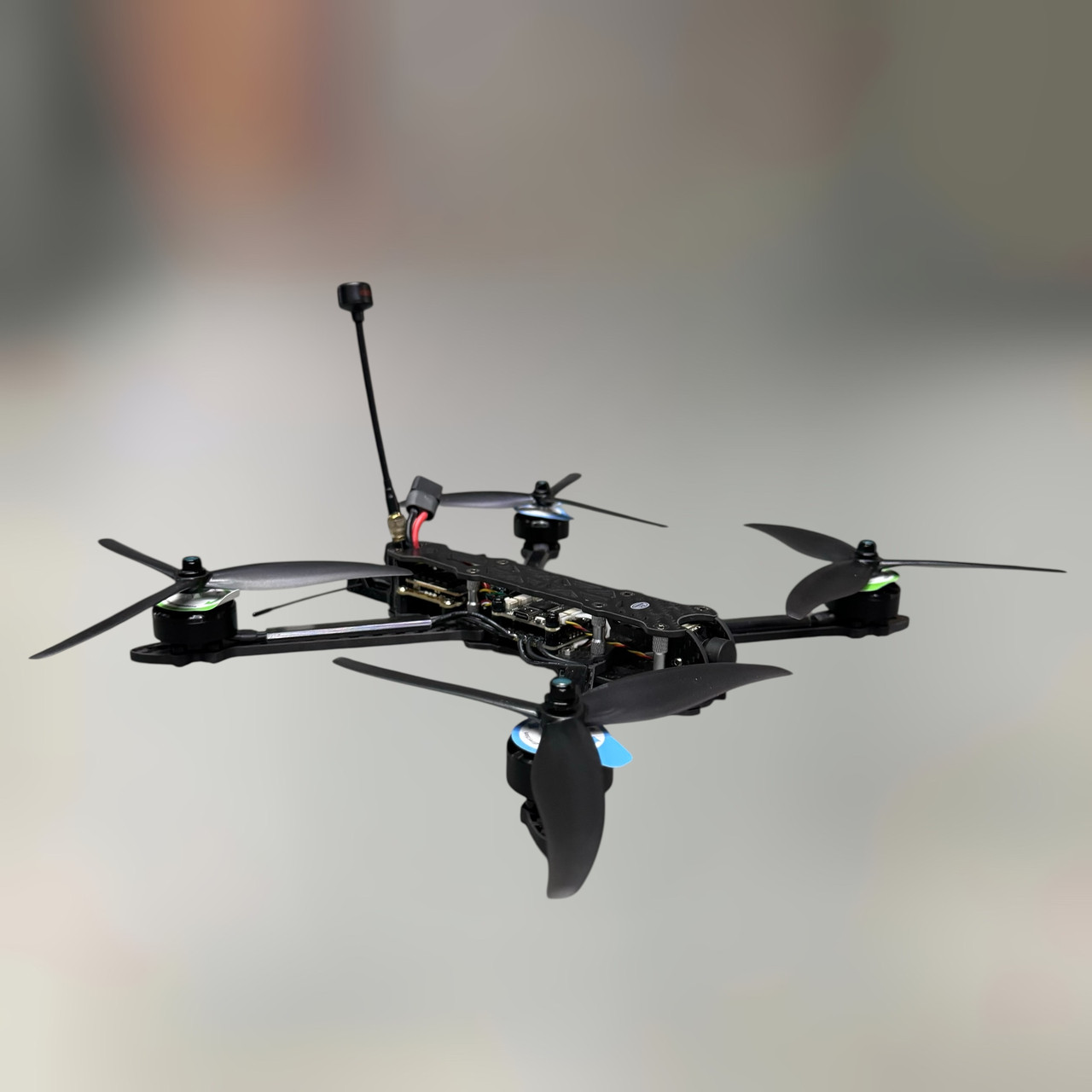

GEPRC MARK4 LR 7 ELRS – це класичний FPV-квадрокоптер, створений для забезпечення стабільного та потужного польоту на далекі відстані.

Завдяки високопотужному відеопередавачу (VTX) GEPRC RAD 5.8G 1.6W ви отримуєте винятково надійний сигнал, що є критично важливим для впевнених польотів. Якісна камера Caddx H1 забезпечує чітке зображення, дозволяючи повністю зануритись у процес польоту.

Для досягнення максимальної продуктивності та тривалого часу польоту рекомендовано використовувати акумулятор 6S. Залежно від обраної батареї (Lipo 6S 2600mAh-4200mAh або Lion 6S 6000mAh), політ триватиме від 12 до 30 хвилин.

Дрон побудований на міцній та легкій рамі GEP-MARK4-7 з карбоновими пластинами товщиною 3 мм (верхня та нижня), 5 мм (руки) та 2 мм (кріплення), що забезпечує довговічність та стійкість до пошкоджень.

Компоненти та загальні характеристики:

• Рама: GEP-MARK4-7
• База: 295 мм
• Контролер польоту: GEP-F405-HD V2
• ESC: GEP-BLS50A-4IN1
• MCU: STM32F405RGT6
• Гіроскоп: ICM-42688-P
• OSD: Betaflight OSD з чипом AT7456E
• VTX: GEPRC RAD 5.8G 1.6W
• Камера: Caddx H1
• Антена: Momoda 5.8G RHCP RP-SMA 120 мм
• Двигуни: GEPRC EM2807 1350KV
• Пропелери: Gemfan 7037-3
• Вага: 455 г (без акумулятора)
• Приймач: GEPRC ELRS 915
• Рекомендована батарея: Lipo 6S 2600mAh-4200mAh / Lion 6S 6000mAh
• Час польоту: 12-30 хвилин (залежно від батареї та умов польоту)

Рама GEP-MARK4-7

• 7-дюймова карбонова рама
• База (wheelbase): 295 мм
• Має досить товсті карбонові пластини, особливо на променях (руках - 5 мм), щоб витримувати навантаження та удари під час польоту
• Оптимізована для стабільних та тривалих польотів, характерних для Long Range FPV

Польотний стек

Складається з польотного контролера GEP-F405-HD V2 і регулятора швидкості GEP-BLS50A-4IN1.

• 50A 4-в-1 ESC
• MCU STM32F405RGT6 (ARM Cortex-M4)
• Гіроскоп ICM-42688-P (відомий своєю точністю та стійкістю до шуму та вібрацій)
• Барометр: BMP280
• OSD: BetaFlight OSD з чіпом AT7456E
• Номінальна сила струму: 50 А
• Підтримка карт пам'яті Blackbox MicroSD
• BetaFlight, Drag and Drop OSD
• USB Type-C
• BEC вихід: 5V/3A та 9V/2.5A
• Інтегрований LC-фільтр
• UART: 6 портів
• Монтажна схема: 30.5 x 30.5 мм
• Розміри: 36.8 x 36.8 мм

Відеопередавач VTX GEPRC RAD 5.8G 1.6W

• Частота: 5.8 ГГц
• Дальність передавання: до 7 км
• Потужність: 1.6 Вт
• Вхідна напруга: 7–36 В (2–8S LiPo)
• Протокол керування: IRC Tramp (підтримка OSD)
• Антенний роз’єм: MMCX
• Вихід 5V @ 600 мА для живлення камери
• Розміри: 36 × 36,5 × 5,5 мм
• Вага: 9,7 г (без кабелю)
• Монтажна схема: 30.5 x 30.5 мм

Камера Caddx H1:

• Роздільна здатність: 1200 TVL
• Кут огляду: 160°
• Лінза: 2.1 мм
• Сенсор: 1/3" CMOS
• Відеовихід: CVBS (аналоговий)
• WDR: автоматичний
• Живлення: DC 4.5–25 В (підходить для 2S–6S LiPo)
• Вага: 7.4 г

Двигуни GEPRC EM2807 1350KV

• Безколекторний двигун
• KV: 1350
• Конфігурація: 12N14P (12 магнітів статора, 14 полюсів ротора)
• Діаметр валу: Ø5 мм (стандартний для багатьох потужних FPV двигунів)
• Тип магнітів: N52H (високотемпературні та потужні неодимові магніти)
• Підшипники: NSK/NMB (якісні підшипники, що забезпечують плавність обертання та довговічність)
• Максимальна потужність: ~1080 Вт
• Піковий струм: до ~47A
• Міжфазний опір: ~45 мОм
• Рекомендована вхідна напруга: 6S LiPo (25.2V)
• Рекомендований ESC: 50A-60A
• Рекомендовані пропелери: 6-8 дюймів (оптимально підходить для 7-дюймових пропелерів, як Gemfan 7037-3)
• Монтажні отвори: 19x19 мм
• Довжина проводів: ~260 мм, калібр 18 AWG
• Вага: ~57 г (включно з дротом)
