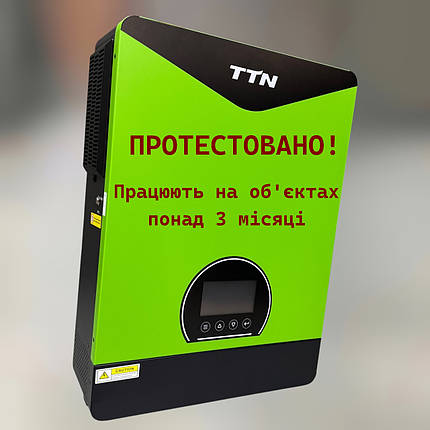

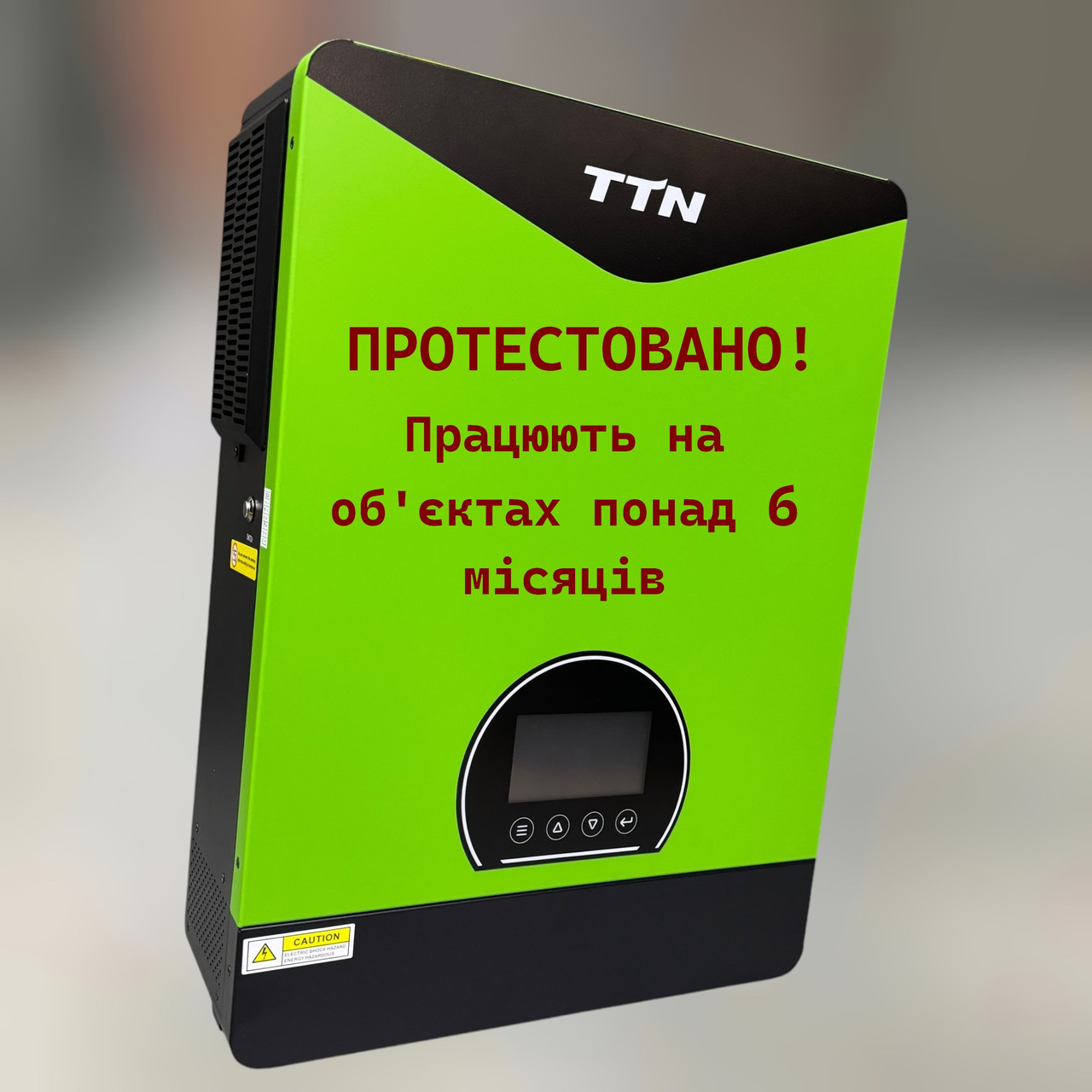

Гібридний інвертор TTN AX 10.2KW/48V, чиста синусоїда, MPPT, сонячний інвертор, On/Off Grid

Гібридний інвертор TTN AX 10.2KW/48V, чиста синусоїда, MPPT, сонячний інвертор, On/Off Grid

TTNergy AX – це багатофункціональний On/Off  смартінвертор/зарядний пристрій, що поєднує в собі функції інвертора, сонячного зарядного пристрою і зарядного пристрою для акумуляторів, що забезпечує безперебійну підтримку живлення. Широкі можливості його РК-дисплея і кнопки керування забезпечують зарядний пристрій функціями, що налаштовуються, як-от сила струму заряджання акумулятора, пріоритет заряджання від мережі змінного струму/фотоелектричних панелей і допустима вхідна напруга залежно від різних застосувань.

Ця порівняно компактна електростанція ідеально підходить для невеликих приміщень і здатна підтримувати живлення для всіх споживчих потреб, зокрема освітлення та побутові прилади, будь-які холодильники або навіть кондиціонери потужністю 9K BTU.

Інвертор TTN AX забезпечує роботу під'єднаних до нього пристроїв коштом електроенергії, яку він отримує з мережі, і одночасно підтримує заряд акумуляторів, що включені в систему. У разі відключення електрики в мережі інвертор автоматично вмикає живлення від батареї та дає змогу працювати під'єднаним до нього пристроям. Оскільки цей перехід здійснюється миттєво, пристрій-споживач продовжує працювати без перерви. У разі відновлення мережевого живлення, інвертор автоматично продовжує роботу під'єднаних до нього пристроїв від мережі й одночасно починає заряджання акумуляторів.

Інвертор TTN AX виробляє чисту синусоїдальну хвилю та може давати на виході змінний струм, близький до частоти мережі. Він має перевагу перед інверторами з апроксимованою синусоїдою і здатний забезпечувати енергією такі пристрої, як холодильники, пральні машини, праски, кондиціонери, телевізори.

Основні особливості

• Сонячний інвертор із чистою синусоїдою (On/Off Grid)
• Вихідний коефіцієнт потужності >0.99
• Інвертор може працювати з батареєю або без неї
• Відновлення заводських налаштувань однією кнопкою
• Вбудований контролер MPPT 160A для заряджання від сонячних панелей
• Високий діапазон вхідної напруги від лінії фотоелектричних панелей (90-500VDC)
• Функція Холодного старту та Автостарту після вимкнення мережі
• Восстановление заводских настроек одной кнопкой
• Функція «Вирівнювання батареї» для запобігання стратифікації в лужно-кислотних батареях та їх подальшої сульфатації.
• Інтегрований антипиловий комплект для суворого навколишнього середовища
• Інтелектуальна система зарядки для оптимізації терміну служби батареї
• Дві вхідні лінії для сонячних панелей
• Дві вихідні лінії (головна і додаткова)
• Керування через WIFI/GPRS доступне за допомогою додатків для iOS і Android
• Налаштування за допомогою вбудованого РК-екрана і кнопок:
  • Пріоритету Мережа/Сонячні панелі
  • Сили струму заряджання залежно від умов
  • Напруги заряджання (від 48 В до 61 В з кроком 0.1 В) залежно від типу батарей (кислотно-лужні, AGM, гелеві, літієві)
  • Мінімальної напруги на батареї (від 40 В до 48 В)
  • Діапазону напруги для живлення різних побутових пристроїв

Характеристики

• Тип: гібридний перетворювач напруги
• Фазність вхід/вихід: 1 фаза/1 фаза
• Потужність:
  • вихідна: 10200 Вт
  • вхідна (лінія PV): 6500 Вт

Параметри режиму роботи від мережі:

• Форма необхідного вхідного сигналу: синусоїдальна (від мережі або генератора)
• Номінальна вхідна напруга: 230 В (AC), частота 50/60 Гц (автоматичне визначення)
• Максимальна вхідна напруга: 300 В (AC)
• Нижня межа напруги мережі: 170 В ±7 В (UPS) / 90 В ±7 В (для побутових приладів)
• Нижня межа напруги повернення: 180 В ±7 В (UPS) / 100 В ±7 В (для побутових приладів)
• Верхня межа напруги мережі: 280 В ±7 В
• Верхня межа напруги повернення: 270 В ±7 В
• Перемикання межі потужності: у разі падіння вхідної напруги змінного струму в діапазон 170 В - 90 В, вихідна потужність буде лінійно знижена від 100% до 50% від номіналу.
• Ефективність режиму роботи в мережі: >95% (батарея повністю заряджена)
• Швидкість реакції перемикання: 10 мс (UPS), 20 мс (для побутових приладів)

Параметри режиму роботи Інвертора (від батареї):

• Потужність на виході: 6200 Вт
• Форма вихідного сигналу: синусоїдальна
• Вихідна регульована напруга: 230 В ±5% (AC), частота 50 Гц
• Пікове значення ефективності: 93%
• Захист від перевантаження за потужністю: 5 с (101%-150%), 3 с (>150%)
• Номінальна напруга батареї: 48 В (DC)
• Напруга холодного старту: 46 В (DC)
• Режим «Низький заряд батареї»: 44 В (навантаження <50%) / 42 В (навантаження >=50%)
• Режим «Низький заряд батареї», напруга повернення: 45 В (навантаження <50%) / 44 В (навантаження >=50%)
• Нижня межа напруги батареї: 41 В (навантаження <50%) / 40 В (навантаження >=50%)
• Верхня межа напруги заряду батареї: 62 В (DC)
• Верхня межа напруги батареї: 63 В (DC)
• Енергоспоживання без навантаження: 75 Вт

Доступна потужність ліній:

• Повна потужність: 10200 Вт
• Максимальна потужність головної лінії: 10200 Вт
• Максимальна потужність вторинної лінії: 3400 Вт
• Відсічення напруги батареї для головної лінії: 52 В (DC)
• Зворотна напруга для головної лінії: 54 В (DC)

Режим заряджання від мережі/генератора:

• Алгоритм заряджання: 3 ступені
• Максимальний струм заряджання: 140 А (AC)
• Напруга зарядки: 58.4 В (кислотно-лужні батареї) / 56.4 В (AGM, гелеві)
• Плаваюча напруга заряджання: 54 В (DC)

Режим заряджання від MPPT:

• Максимальна потужність лінії PV (входи PV1 та PV2): по 5400 Вт
• Максимальна сила струму кожної лінії PV: 18 А
• Номінальна напруга лінії PV: 360 В (DC)
• Діапазон напруг лінії PV: 40 В - 450 В (DC)
• Максимальна напруга відкритого контуру лінії PV: 500 В (DC)
• Максимальний струм зарядки (зарядка від мережі + сонячні панелі): 160 А

Режим інтеграції в мережу (On-Grid):

• Номінальна напруга на виході: 220 В / 230 В / 240 В (AC)
• Напруга живлення мережі: від 195 В до 253 В (AC)
• Частота мережі живлення: 49-51 Гц ±1 Гц / 59-61 Гц ±1 Гц
• Номінальна сила струму на виході: 44.3 А
• Коефіцієнт потужності: >0.99
• Максимальна ефективність перетворення DC/AC: 98%

Загальні характеристики:

• Керування: передня панель, RS232, RS485, WIFI (окремий модуль)
• Охолодження: активне охолодження
• Робоча температура: від -10 °С до +50 °С
• Вага: 14.5 кг
• Розмір: 530 x 390 x 130 мм
