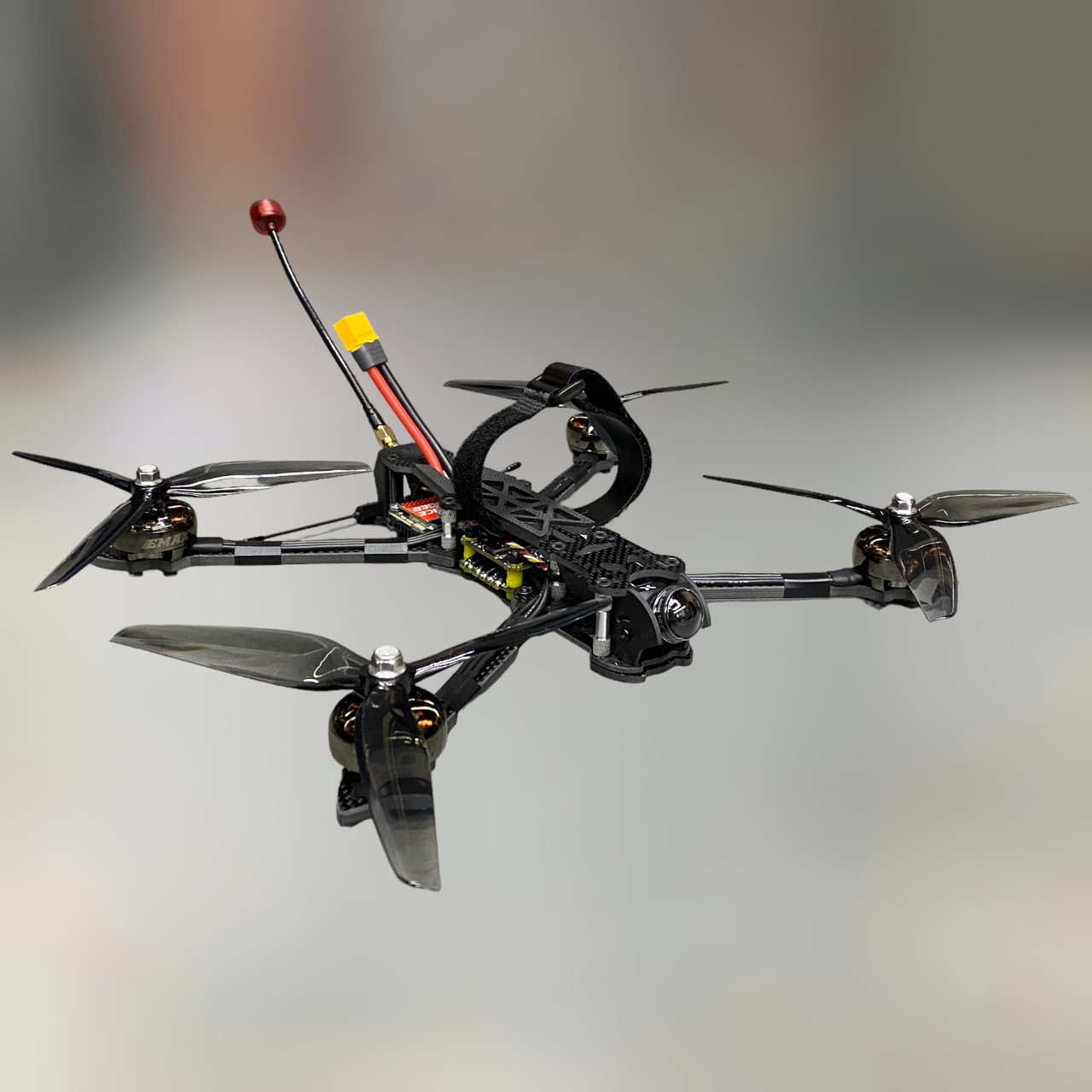

Квадрокоптер FPV Scorpio Mark l, рама GEPRC MARK4 7", VTX 5.8GHz, ERLS 915, без батареї

Квадрокоптер FPV Scorpio Mark l, рама GEPRC MARK4 7", VTX 5.8GHz, ERLS 915, камера Foxeer Razer Mini 1200 TVL, без батареї

Scorpio Mark l – це FPV камікадзе дрон, створений для ураження цілі супротивника, що працює в парі з VR окулярами та пультом керування.

Квадрокоптер FPV Scorpio Mark l побудований на основі дуже легкої карбонової рами GEP-MARK4 для використання з батареями 6S. Дрон оснащений камерою Foxeer Razer Mini 1200 TVL, але за потреби на раму можна встановити відеосистему DJI FPV HD.

Компоненти та загальні характеристики:

• Рама: GEPRC MK4 7" з базою 295 мм
• Контролер+регулятор: Speedybee F405 V3 50A
• Відеопередавач: AKK Race Ranger VTX 5.8GHz 200-1600 mW
• Камера: Foxeer Razer Mini 1200 TVL
• Двигуни: EMAX ECO II SERIES 2807 1300kv
• Керування: приймач ExpressLRS 915Mhz (ERLS 915)
• Рекомендована батарея (акумулятор): 6S2P, 8000 мА-год (у комплекті – ні, продається окремо)
• Вантажопідйомність: до 1.5 кг

Коротка інструкція з підготовки дрона до використання:

1. Встановіть лопаті на їх посадочні місця. При встановленні важливо, щоб товстіша частина дивилася вгору (на лопатях є написи, які мають бути зверху)
2. Увага! Перед підключенням дрона до пульта потрібно встановити антену відеопередавача, якщо цього не зробити після ввімкнення плата передавача може вийти з ладу.
3. Встановіть батарею зверху на дрон за допомогою затяжки поясу (рекомендовано 6s2p від 5000 мА·год). Під'єднайте  роз'єм. Дрон має дати звуковий сигнал та почнуть блимати діоди.
4. Для підключення до пульта треба встановити кодове слово на ваш передавач (керування пульта потрібно ERLS915) «22222222»
5. Камеру дрона встановити під потрібним кутом та затиснути болти камери (вони не затягнуті до кінця, щоб була можливість корегувати потрібний вам кут нахилу).
6. Дрон готовий до використання.

Рама GEP-MARK4

• 7 дюймова карбонова рама
• Створена спеціально для фрістайлу з дизайном H-подібної форми;
• Спеціально розроблений незалежний відсік для конденсатора і зумера для кращої роботи та зменшення тремтіння
• Високий відсік для встановлення плат: 25 мм
• Отвори для кріплення відеопередавача: 20x20мм / 30.5x30.5мм
• Отвори для кріплення двигунів: 16x16мм / 19x19мм
• Як силовий роз'єм під'єднання батареї використовується популярний формат XT60, контакти якого розраховані на проходження струму силою до 60 А.

Польотний стек SpeedyBee F405

Складається з польотного контролера F405 V3 FC і регулятора швидкості 50A 3-6s BLHeli_S 4-in-1 ESC. Є можливість підключення та налаштування через Bluetooth, вбудовані 4-рівневі індикатори батареї, фільтрувальний конденсатор 1500 мкФ, вбудований барометр.

Характеристики польотного контролера F405 V3 FC:

• MCU: STM32F405
• IMU (Gyro): BMI270
• USB Port: Type-C
• Вбудований Барометр:
• Чіп OSD: AT7456E
• Bluetooth: є, використовується для налаштування контролера
• Спосіб підключення DJI Air Unit: за допомогою 6-pin конектора або пайки
• Підтримка карт пам'яті Blackbox MicroSD: є
• Панель керування камерою BetaFlight: є
• Вхідна потужність: 3S - 6S Lipo
• ESC виходи: M1 - M4 на нижньому боці та M5-M8 на верхньому
• UART: UART1, UART2, UART3, UART4 (для ESC телеметрії), UART6
• ESC: телеметрія, UART5
• Підтримка I2C
• Buzzer
• BOOT кнопка
• RSSI вхід
• SmartPort
• Підтримка прошивок: BetaFlight(Default), EMUFlight, INAV
• Target прошивки: SPEEDYBEEF405V3
• Монтажна схема: 30.5 x 30.5 мм (діаметр отворів 4 мм)
• Розміри: 41.6 x 39.4 x 7.8 мм
• Вага: 9.6 г

Характеристики регулятора швидкості SpeedyBee BLS 50A 30x30 30x30 4-in-1 ESC

• Бездротова конфігурація: підтримка додатка SpeedyBee
• Постійний струм: 50 A х 4
• Піковий струм: 55 A (5 сек)
• TVS-захист: є
• Зовнішній конденсатор: 1500 мкФ Low ESR Capacitor (у комплекті)
• ESC-протокол: DSHOT300/600
• Вхідна потужність: 3-6S LiPo
• Потужність на виході: VBAT
• Датчик струму: є
• Монтажний розмір: 30.5 x 30.5 мм (діаметр отворів 4 мм)
• Розміри: 45.6 × 44 × 6.1 мм
• Вага: 13.8 г

Відеопередавач AKK Race Ranger VTX 5.8

• Перемикання потужності 200 мВт / 400 мВт / 800 мВт / 1600 мВт
• Частота: 5.8 ГГц
• Велика дальність передавання
• Висока захищеність від перешкод
• Потужна система розсіювання тепла
• Підтримка SmartAudio – можна змінювати налаштування VTX у Betaflight OSD, наприклад, канали та вихід.
• Налаштування частоти та потужності здійснюється однією кнопкою. Якщо вам не подобається SmartAudio, ви все одно зможете змінити канал, діапазон і потужність лише однією кнопкою.
• Вбудований мікрофон
• 16 світлодіодів для LED індикації налаштувань
• Широкий діапазон вхідної напруги: від 7 до 28 В
• Кількість каналів: 40
• Можливість встановлення акумуляторів 2-6s
• Вихід 5 В для FPV-камери (макс. 500 мА)
• Конектор антени: MMCX
• Кабельний конектор: JST, 6-піновий
• Монтажний розмір: 30.5 x 30.5 мм
• Розмір: 36 × 36 мм
• Вага: 16.8 г

Камера Foxeer Razer Mini

Одна з найбюджетніших, але якісних аналогових FPV камер з CMOS матрицею, роздільною здатністю 1200TVL і хорошою ефективністю в умовах недостатнього освітлення. Широкий діапазон напруг від 4.5 до 25 В забезпечує сумісність практично з будь-якою парою окулярів.

Характеристики камери Foxeer Razer Mini:

• Матриця: Sony 1/3" CMOS
• Роздільна здатність: 1200 TVL
• Масштаб зображення: 4:3
• Лінза: 2.1 мм, М12
• Кут огляду: FOV-H 125°, FOV-D 155°
• ТВ система: PAL/NTSC (перемикається)
• Мінімальна освітленість: 0.01 люкс
• WDR: Super WDR (90 дБ)
• DNR: 3D DNR
• Вхідна напруга: від 4.5 до 25 В
• Автоматичний контроль посилення: підтримується
• Відеовихід: CVBS
• Розмір: 21.8 × 21.8 × 14.2 мм
• Робоча температура: -10°C ~ +50°C
• Вага: 12 г

Двигуни EMAX ECO II SERIES 2807

• Безколекторний двигун
• Удосконалена заокруглена конструкція дзвону
• Точки кріплення підвищеної міцності
• Модернізовані вигнуті дугові магніти N52SH зі зменшеним зазором (52 магніти)
• Масивний підшипник EZO діаметром 12 мм для плавної роботи
• Сталевий вал

Характеристики двигуна EMAX ECO II 2807:

• Оборотів на вольт: 1300KV
• Конфігурація: 12N14P
• Кількість елементів живлення: 3-6s LiPo
• Різьба вала: CW
• Струм холостого ходу (10V): 1.3 A
• Піковий струм (6S): 52 A
• Максимальна потужність: 1310 Вт
• Внутрішній опір: 48 мОм
• Рекомендовані пропелери: 6-7 дюймів
• Діаметр вала: M5
• Підшипниковий вал: 4 мм
• Кабель: 18AWG, 200 мм
• Монтажні отвори: 19 x 19 мм
• Розміри: 34 × 33.9 мм
• Вага: 47.6 г (без силіконового дроту)
